利用真空自耗電弧爐進行了大規(guī)格純鈦鑄錠的工業(yè)生產(chǎn)， 研究并分析 Ф1040 mm 大規(guī)格高氧含量純鈦鑄錠的底部脫氧現(xiàn)象和氧元素均勻性的問題。純鈦鑄錠底部脫氧的原因是海綿鈦中的 Mg 與添加劑 TiO2 在一次鑄錠熔煉時反應引起的。采用真空自耗電弧爐對梯度加氧自耗電極進行兩次熔煉，結果表明: 通過梯度加氧的方式可以有效解決純鈦鑄錠脫氧的問題，并顯著改善純鈦鑄錠氧元素成分均勻性，使生產(chǎn)出的 Ф1040 mm 高氧含量純鈦鑄錠頭部、尾部氧含量的偏差控制在0.011% 范圍內。

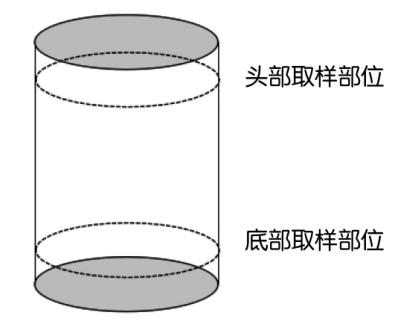

　　成品鑄錠取樣部位示意圖

　　第一組均勻加氧鑄錠氧含量 %

　　第二組鑄錠氧含量 %

　　兩組鑄錠頭底氧含量偏差對比
